TABLE DES MATIÈRES

1- Téléchargement et installation de Vigilog

2- Installation du Logiciel

3- Appairage de votre enregistreur BARON et Vigilog - Rappel : le modèle de votre appareil est indiqué en bas à gauche (appareils nouvelle génération) en façade d'appareil pour tout autre modèle.

    3.1 - Enregistreur ThermoclimN LOG - MémoclimN LOG / Thermoclim LOG -    Mémoclim LOG

    3.2 - Enregistreur ThermoclimN RJ (ou RJ/IMP) - MémoclimN RJ (ou RJ/IMP)  / Thermoclim RJ - Mémoclim RJ (Ancienne génération)

    3.3 - Enregistreur ThermoclimN USB - MémoclimN USB / Thermoclim USB - Mémoclim USB (Ancienne génération)

    3.4 - Enregistreur ThermoclimN IMP - MémoclimN IMP / Thermoclim IMP - Mémoclim IMP

4 - Télécharger vos données

5 - Visualisation de vos données

    5.1 - Outils

    5.2 - Tableau

    5.3 - Impression

1 - Téléchargement et installation de VIGILOG

Vous pouvez télécharger le logiciel VIGILOG en cliquant sur le lien ci dessous :

Téléchargement VIGILOG

2 - Installation du logiciel

Pour info, le logiciel Vigilog est téléchargeable directement sur notre site internet dans l'onglet "Documentation", ou sur le lien suivant Téléchargement VIGILOG, ou est directement disponible sur la clé USB fournie avec votre centrale d'enregistrement BARON.

Si vous disposez déjà d'une ancienne version "Vigilog", cette nouvelle version écrasera la précédente.

- Double-cliquer sur le dossier d'installation (voir ci-dessous)

- Double-cliquer sur la 3ème ligne (voir ci-dessous) intitulée "setup"

Ne pas cliquer sur "Vigilog" ni "vcredit-2008-sp1".

- Il se peut que la fenêtre ci-dessous s'affiche, dans ce cas-là cliquer sur "informations complémentaires et "exécuter quand même" - Autrement, ignorer et passer à l'étape suivante.

- La fenêtre "Bienvenue dans l'Assistant d'Installation de Vigilog" s'affiche, cliquer sur "Suivant".

- La fenêtre "Confirmer l'installation" s'affiche, cliquer sur "Suivant" à nouveau.

- Il se peut que la fenêtre ci-dessous s'affiche, dans ce cas-là, cliquer sur "Oui" pour continuer l'installation. Sinon ignorer cette étape et aller à l'étape suivante.

- Si l'ordinateur sur le quel vous installez "Vigilog" ne dispose pas des droits "Administrateurs" (Ex : Etablissement public, enseignement, etc.), la fenêtre ci-dessous va s'afficher. Dans ce cas là, il est indispensable de se rapprocher du responsable informatique, du DSI ou de l'administrateur réseau afin qu'il prenne la main pour poursuivre l'installation.

Sinon ignorer cette étape et aller à l'étape suivante.

- La fenêtre ci-dessous s'affiche et l'installation du Vigilog commence. Merci de patienter pendant cette étape.

- Dans la plupart des cas, l'installation de pilotes supplémentaires est nécessaire. La fenêtre ci-dessous va donc s'afficher. Cliquer sur "Suivant".

Sinon ignorer cette étape et aller à l'étape suivante.

- Sur la fenêtre ci-dessous, cliquer sur "J'accepte les termes de ce contrat" et "Suivant".

Sinon ignorer cette étape et aller à l'étape suivante.

- La fenêtre ci-dessous indique que les pilotes supplémentaires sont installés et prêts à l'emploi. Cliquer sur "Terminer"

Sinon ignorer cette étape et aller à l'étape suivante.

- La fenêtre ci-dessous indique que l'installation est terminée, cliquer sur "Fermer" pour finaliser l'installation.

- L'icone "Vigilog" apparaît dorénavant sur le bureau de votre ordinateur et est prêt à l'utilisation.

3- Appairez votre enregistreur BARON et VigiLog

Selon le modèle de votre enregistreur BARON, la méthode d'appairage diffère légèrement, ci-dessous vous trouverez les différents modèle compatible ainsi que leur méthode respective.

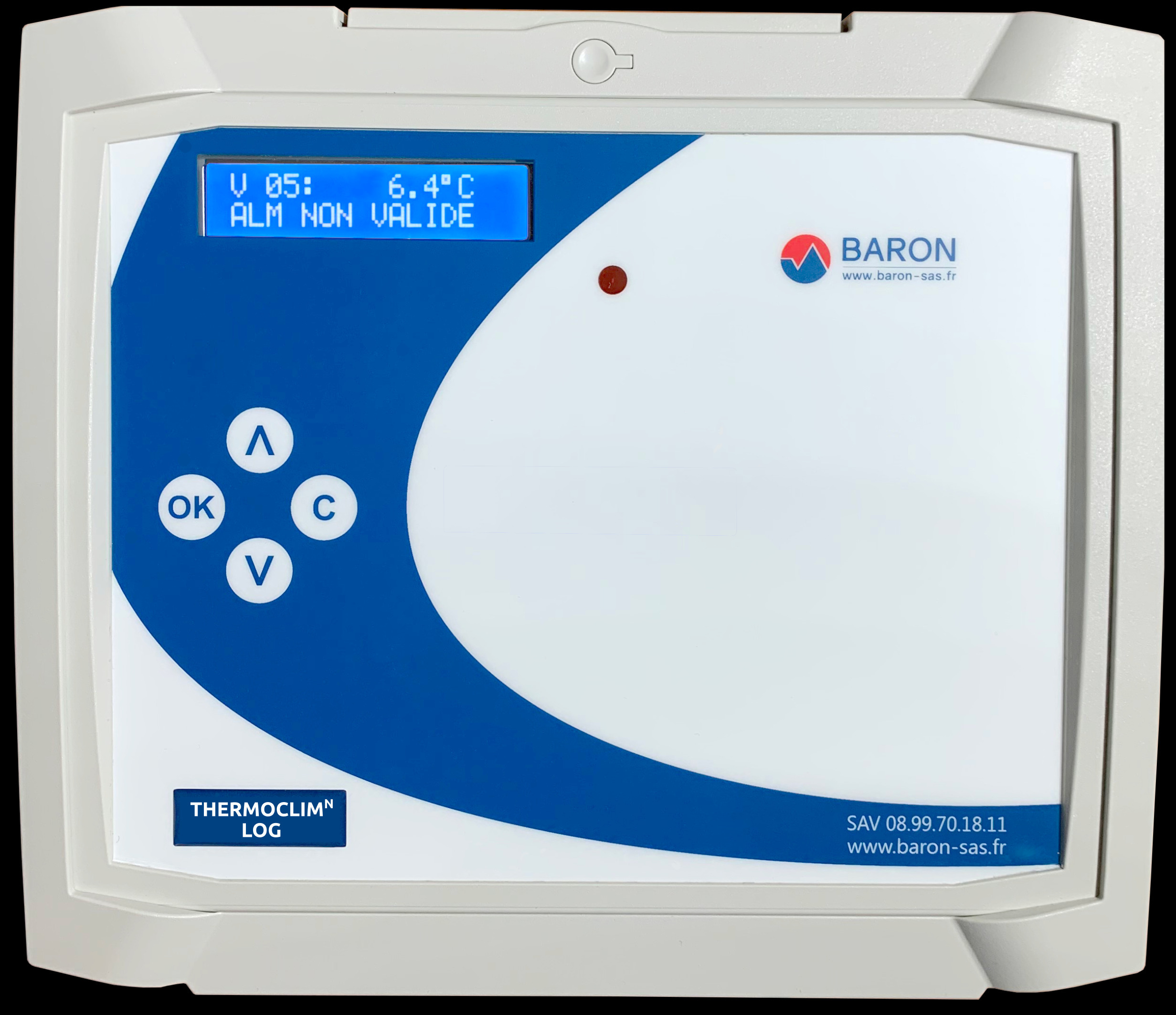

  - 3.1 - Enregistreur ThermoclimN LOG - MémoclimN LOG / Thermoclim LOG - Mémoclim LOG

  Les modèles d'appareils dits LOG sont les plus simples à appairer.

 - Reliez l'appareil à votre PC à l'aide d'un câble USB.

 - Utilisez la fonction "rechercher" dans le menu "comm" du logiciel VIGILOG.

- Cliquez sur oui, la recherche automatique commencera, une fois votre appareil détecté la communication s'effectuera automatiquement.

 - 3.2 - Enregistreur ThermoclimN RJ - MémoclimN RJ /  Thermoclim RJ - Mémoclim RJ

Configuration IP : Statique ou DHCP ?

Proxy HTTP d’accès à Internet : si nécessaire ?

DNS1 : ?

DNS2 : ?

Tous ces paramètres sont à demander au client (fiche de configuration Argos ou dossier client)

Les appareils de type RJ, doivent être connectés au réseaux informatique.

La procédure reste identique aux modèles LOG.

- Utilisez la fonction "rechercher" dans le menu "comm" du logiciel VIGILOG.

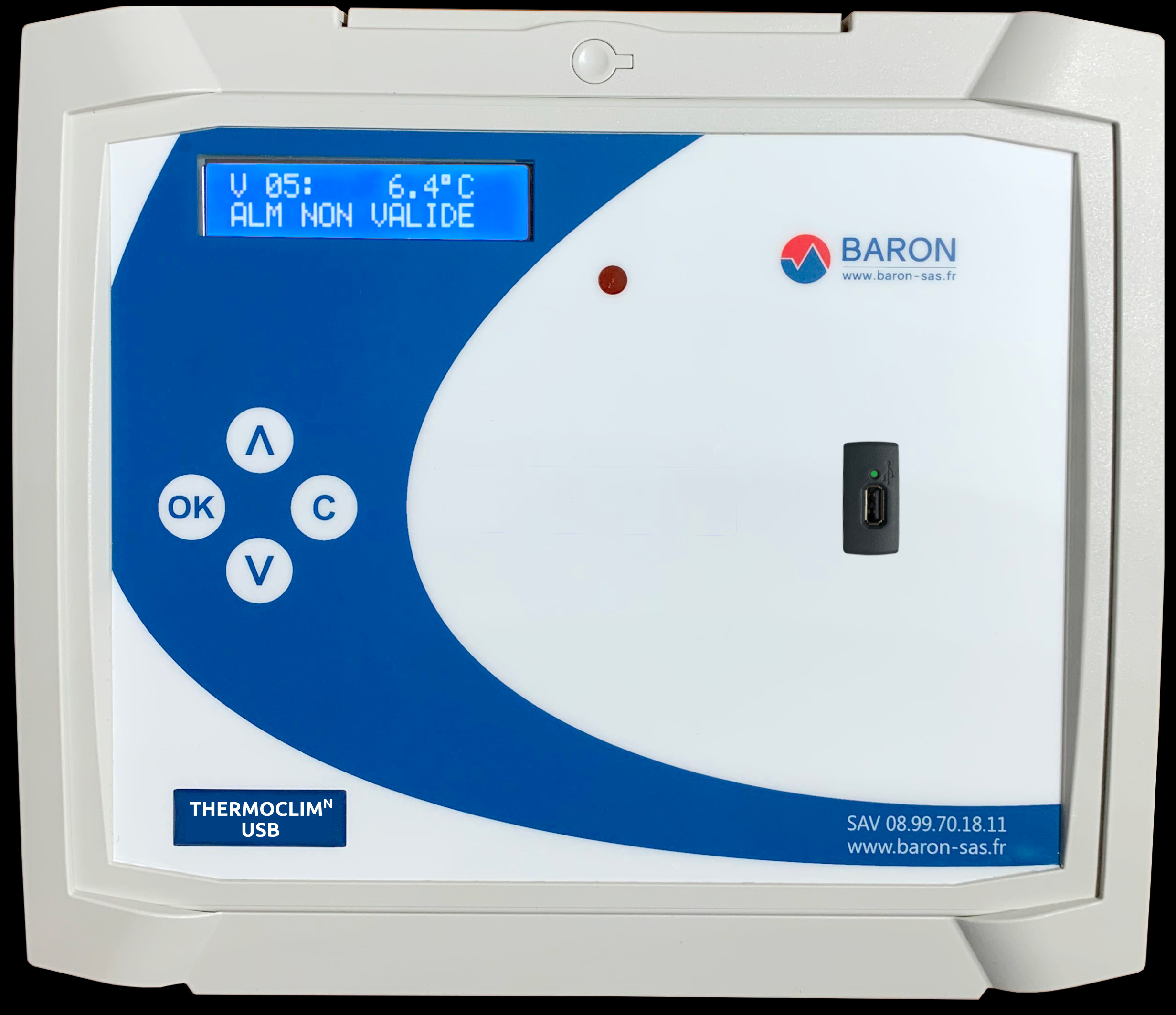

 - 3.3 - Enregistreur ThermoclimN USB - MémoclimN USB

Les modèles d'appareils dits USB, comportent une prise USB en façade de l'appareil.

Ils ne peuvent pas être directement reliés au logiciel VIGILOG.

Cependant vous avez la possibilité d'exporter les données sur une clé USB et de les interpréter sur le logiciel VIGILOG.

- Branchez votre clé USB en façade de l'appareil,

puis utilisez la fonction export de données de votre enregistreur USB.

- Vous pouvez à présent, brancher votre clé USB sur votre PC afin d'interpréter les données sur VIGILOG.

Astuce : vous pouvez directement double-cliquer sur le fichier précédemment téléchargé sur votre clé USB, afin d'ouvrir VIGILOG et d'afficher vos données.

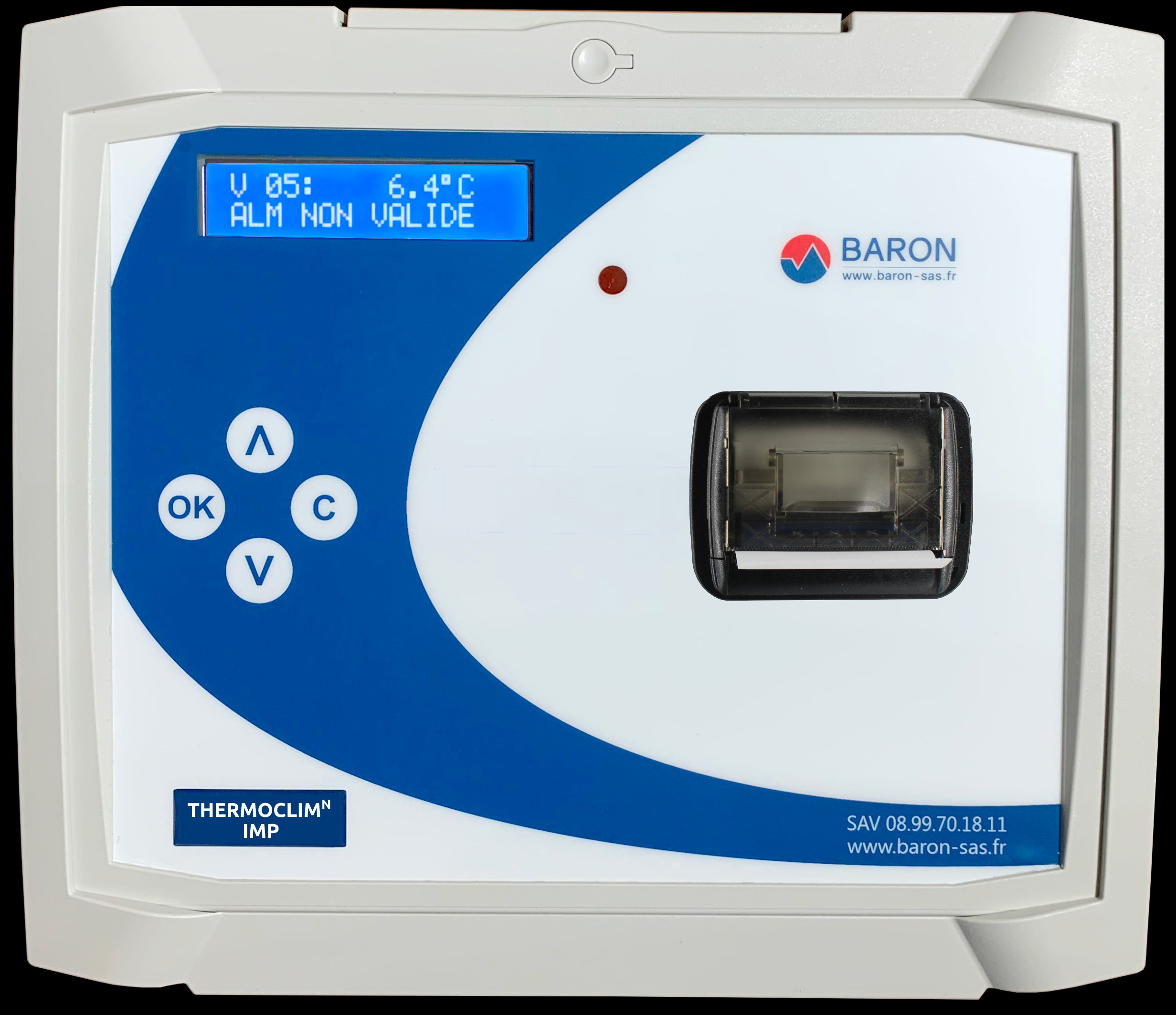

- 3.4 - Enregistreur ThermoclimN IMP - MémoclimN IMP

Les modèles d'appareils de type IMP, signifient que votre appareil dispose d'une imprimante en façade, vous avez donc la possibilité d'imprimer vos relevés de températures, alarmes, nom des voies...

L'export de vos données vers VIGILOG, dépend du type de connecteur présent sur votre appareil, deux types sont disponibles :

- Les modèles LOG

- Les modèles RJ

Pour les modèles LOG et RJ, veuillez vous référer aux points 2.1 et 2.2, pour les modèles LOG et RJ.

4 - Télécharger vos données

Nous vous conseillons de télécharger les données de façon périodique, par exemple tous les lundi à 14h,ou simplement une fois par mois. Le but étant de vous permettre d'avoir un suivie et une traçabilité optimale, tout en évitant de saturé la mémoire de l'appareil.

- Démarré le logiciel VIGILOG.

- Depuis la page d'accueil, utilisez la fonction "Téléchargement" dans le menu du logiciel.

- Sélectionnez le nom de votre appareil.

- Sélectionnez ensuite le types de données souhaité :

  - De date à date;

  - Journal des Alarmes;

  - Toutes les données;

Date à date => vous permet de sélectionner les données à télécharger sur une période précise.

Journal des alarmes => vous permet de télécharger uniquement les données des alarmes, dépassement seuil haut, seuil bas, perte de communication.

Toutes les données => Télécharge toutes les données en mémoire dans l'appareil.

 - Une fois le types de données à extraire sélectionné, le téléchargement commencera.

 - A la fin du téléchargement, le logiciel vous posera deux questions :

   - Souhaitez-vous sauvegarder les données ? Il s'agit de sauvegarder le fichier de données directement sur votre PC, afin de pouvoir les consulter quand bon vous semble à l'avenir.

  - Souhaitez-vous effacer les données ? Ici, l'on vous propose d'effacer les données enregistrées dans l'appareil baron, vous pouvez cliquer sur "OUI" afin de vider la mémoire de votre appareil. Vos données étant déjà sauvegardé sur votre PC.

5 - Visualisation de vos données

 - 5.1 - Outils

Afin de visualiser la ou les courbes de température souhaitée, veuillez cliquer sur "Outils":

Cette fenêtre apparaitra :

Sur cet écran, vous pourrez :

- Sélectionnez la plage d'affichage des températures avec " Echelle Température"

- Sélectionnez les dates de début et de fin pour la période que vous souhaitez. Par exemple si vous disposez d'un mois de données mais que vous souhaitez vous focaliser sur une semaine précise.

- Afficher les seuils d'alarme, ce qui vous permet d'avoir un repaire visuel afin de savoir clairement si vos courbes ont dépassé les seuils haut ou bas.

- Sélectionner les courbes des voies que vous souhaitez afficher, il vous suffit simplement de cocher ou décocher les cases correspondantes.

5.2 - Tableau

La fonction Tableau vous permet de visualiser vos données sous forme de tableau.

Ce tableau peut être imprimé, afin de conserver les données sur papier au besoin.

5.3 - Impression

Vous permet, d'imprimer les graphiques des courbes, si vous souhaitez conserver vos courbes sur format papier.
